AUTOCAD互換（QCAD編）　直線描画コマンドを見ていく。（水平線）002

QCADもAUTOCAD互換ですので、描写コマンドは共通です。

コマンドアイコンは（無料制限版）下記のコマンドがあります。

今回は、「直線」の一本を引く作図をやってみましょう。

線を書くコマンドで

• フリー（自由に描く）タイプ
• 線の水平・垂直・角度を決定し、基準点からの距離を指定して描くタイプ

この２種があります。ここでは、フリーで描く直線コマンドはいったん無視して水平・垂直・または角度と距離を指定して描くコマンドを使います。

水平直線

コマンド: linemenu ラインメニューから「linehorizontal」アイコンを選択します。

選択後に画面（ウィンドウ画面が変化）がこのように変わります。

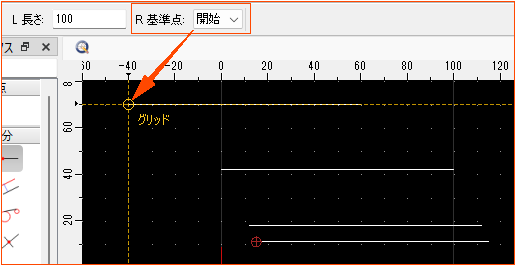

〇　R 基準点「開始」の場合

〇　R 基準点「中央」の場合

〇　R 基準点「終端」の場合

この３つの基準点があることで、作図のスピードが速くなります。CADは「基準からどのような線を引く」という思考で描いていきます。

この「開始」「中央」「終端」は基準からどのように線（指定した長さで）を描くことに集中できます。

指定した１００ｍｍの長さで描き、寸法線をいれてみました。001で紹介した「寸法線の初期設定」をおこなっていますのですっきりした寸法数字で描けました。

• 水平線　（基本編はこのページ）
• 垂直線
• 角度指定で描く線
• 平行線
• 通過点指定平行線
• 円接線
• 相対角度線
• 直交線
• フリーハンド線

QCADはAUTOCADの正確さとJW-CADの書きやすさを合体させたようなCADで、DXFファイルが作成できる点が最大のメリットです。

有料版はもっと便利になります。またRootCADという日本製のAUTOCAD互換も改めてご紹介してきたいと思います。
